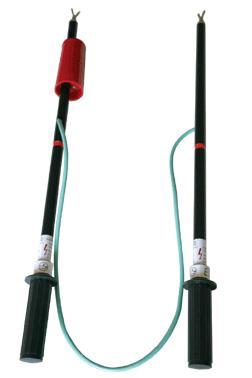

Что такое УВН и как ими пользоваться

УВН – указатели высокого напряжения – оборудование, которое определяет, есть ли на токоведущих частях электрических установок  напряжение. УВН относят к группе основных защитных средств и их используют все профессиональные электрики и электролаборатории при проведении электроизмерений и испытаний электроустановок (читайте подробно о них тут: http://www.testline.org/electrozim ).

Конструкция

Указатели состоят их трех основных частей: рабочей, изолирующей и индикаторной. Кроме того, в состав УВН входит рукоятка.

Рабочая часть включает в себя элементы, которые реагируют на присутствие напряжения на контролируемых частях устройства, являющихся токоведущими. В рабочей части может содержаться электрод-наконечник, непосредственно контактирующий с токоведущими частями. Есть вариации этой части, где электрода-наконечника нет. Такие наконечники называются бесконтактными. Также в рабочей части может находиться элемент, называющийся органом собственного контроля, который следит за исправностью устройства. Контроль осуществляется либо автоматически, когда периодически подаются специальные сигналы контроля, либо с помощью нажатия кнопки.

Индикаторная часть нередко совмещается с рабочей. Она включает в себя элементы световой или комбинированной индикации. Вторая реализация состоит из световых и звуковых элементов. В роли световых компонентов выступают светодиоды, газоразрядные лампы и прочие индикаторы. Важно, чтобы и световые, и звуковые сигналы были хорошо распознаваемыми.

Материал изготовления изолирующей части должен быть электроизоляционного типа. Он обязан не поглощать влагу, а также иметь устойчивые механические и диэлектрические свойства.

Правила эксплуатации

Перед тем, как приступать к эксплуатации указателя, нужно проверить — исправный ли он.

Если в указателях нет встроенного контролирующего органа, то его исправность проверяется специальными приспособлениями, которые представляют собой небольшие устройства, являющиеся источником повышенного напряжения. Второй путь контроля исправности – прикосновение электрода-наконечника к токоведущим частям, которые находятся под определенным напряжением.

Если узел контроля в указателях присутствует, то исправность устройства проверяется согласно эксплуатационному руководству.

Если проверяется отсутствие напряжения, то необходимо чтобы время контакта контролируемой токоведущей части с рабочей частью указателя было более 5 секунд.

Следует отметить, что даже при том, что некоторые типы указателей способны обеспечить подачу сигнала о наличии/отсутствии напряжения на расстоянии с токоведущими частями, контакт рабочей части с токоведущими обязателен.

Если напряжение в электроустановках превышает 1000 Вольт, то пользоваться данным указателем необходимо в специальных диэлектрических перчатках.
